Установка Рифей-БиКондор-350-ТБ
Установка Рифей-БиКондор-350-ТБ
2 054 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 ммКамень пустотелый 390х190х188 мм: 220 шт/час
  • Плитка тротуарная 200х100 мм кв. мПлитка тротуарная 200х100 мм кв. м: 18 м2/час
Технические характеристики
  • Установленная мощность: 17.4 кВт
  • Масса: 2910 кг
  • Длина: 5,3 м
  • Ширина: 3.2 м
  • Высота: 2.8 м
  • Режим работы: Механизированный
  • Гарантия: 1 год
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание

Проф. линия для производства плитки тротуарной, стеновых и облицовочных камней из жесткой цементной смеси методом вибропрессования.

Сменные комплекты пуансон-матриц дают возможность изготавливать на установке большое количество разнообразных изделий: камни стеновые (рядовые, угловые, перегородочные, облицовочные, полнотелые и пустотелые), теплоблоки, аболитовые блоки, кирпичи, брусчатку разной конфигурации и размеров.

СОСТАВ И СХЕМА

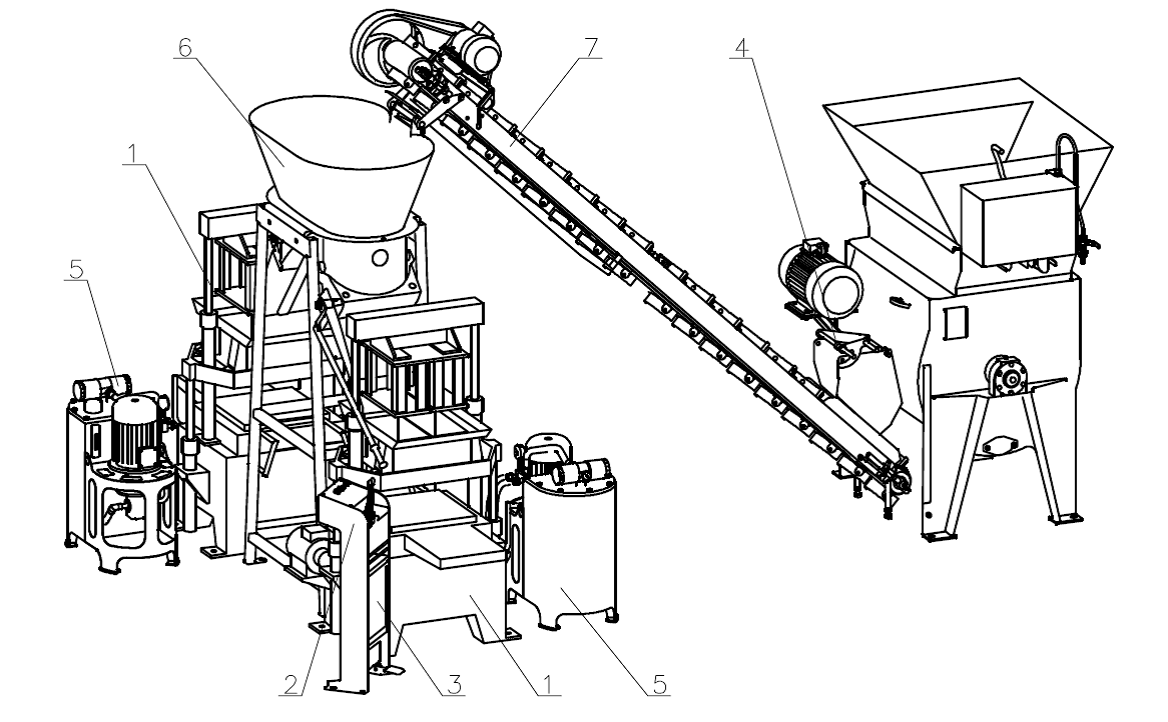

Установка «БИКОНДОР-350-ТБ» состоит из двух вибропрессов 1 с пультами управления 2 и электрошкафами 3, смесителя 4, двух насосных установок 5, бибункера 6, транспортера ленточного 7 и двух накопительных стеллажей.
Жесткая цементная смесь, из которой изготавливаются камни, подается из смесителя на конвейер и далее в бибункер. Из бибункера смесь поступает в питатель, где с помощью отсекателя, ската и клювика подается непосредственно на фартуки матриц.
Схема БиКондор-350-ТБ

Комплект поставки
  1. Вибропресс, 2 шт
  2. Пульт управления с электрошкафом и рукавами высокого давления, 2 шт
  3. Насосная установка, 2 шт
  4. Полка вибропресса, 2 шт
  5. Переходник, 2 шт
  6. Выталкиватель, 2 шт
  7. Скребок, 2 шт
  8. Транспортер ленточный (3.5 м)
  9. Смеситель (350 л)
  10. Бибункер смеси со стойкой
  11. Кронштейн установочный (для транспортера)
  12. Стеллаж (в полуразобранном виде), 2 шт
  13. Поддон технологический, 10 шт
  14. Болты фундаментные, 8 шт
  15. Болты анкерные, 4 шт
  16. Пуансон-матрица, 2 шт
  17. ЗИП. Монтажно-сборочный комплект
  18. Паспорт. Руководство по эксплуатации оборудования

Название & Состав
Цена
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
ПСП на Кондор
ПСП на Кондор

1. Опора - 2 штуки
2. Балка
3. Тележка с лебедкой
4. Вилы
5. Пульт управления лебедкой с витым кабелем
6. Комплект метизов для сборки
7. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

323 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

356 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

114 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

215 000 руб.
с учетом НДС 20%
Опция Теплый блок
32 500 руб.
с учетом НДС 20%
Рифей-Контур
Рифей-Контур

1. Установка в сборе
 2. Рамка углового вкладыша
 3. Рамка прямого вкладыша
 4. Опора
 5. Комплект ЗИП
 6. Паспорт. Руководство по эксплуатации

405 000 руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Производительность установки:
пустотелых камней, 220 шт/час
перегородочных камней, 330 шт/час
тротуарной плитки 200х100х70 мм, 900 (18) шт./час (м. кв./час)

 Обслуживающий персонал, 4 чел
 Потребляемая электроэнергия:
 напряжение, 380В
 частота, 50Гц
 установленная мощность, 17.4 кВт

 Габаритные размеры установки:
 длина, 5300 мм
 ширина, 3200 мм
 высота, 2800 мм
 Масса установки, 2910 кг

Корректированный уровень вибрации на рабочем месте оператора, менее 70 дБА Вредные выбросы отсутствуют.
Зона формуемых изделий, 400 х 400 мм
Высота формуемых изделий, 50…200 мм
Привод механизмов, гидравлика
Привод вибростола – электродвигатель:
мощность, 2,2 кВт
синхронная частота вращения, 3000 об/мин

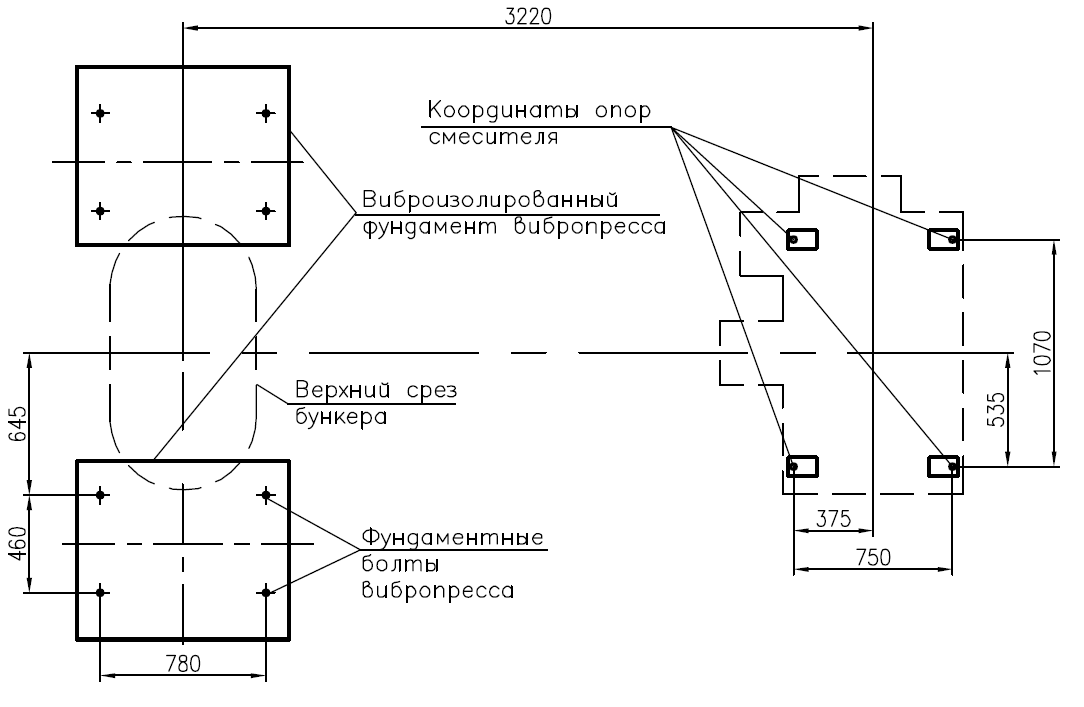

ПЛАН ФУНДАМЕНТА

План фундамента БиКондор-350-ТБ
