Камень пустотелый 390х190х188 мм: 420 шт/час
-
Плитка тротуарная 200х100 мм кв. м: 33 м2/час
-
Камень бортовой/бордюрный 780×300×150 мм: 80 шт/час
- Установленная мощность: 51,2 кВт
- Масса: 8 800 кг
- Длина: 20.5 м
- Ширина: 10.2 м
- Высота: 3.7 м
- Режим работы: автоматический
- Гарантия: 2 года
- Информация о предоплате: Предоплата 100%
Сергей Ковшевников
Менеджер
Автоматический режим смешения компонентов увеличивает качество получаемой смеси, что в свою очередь повышает качество и эксплуатационные характеристики получаемых в итоге строительных материалов, таких как: камень стеновой, пустотелый и полнотелый, плитка тротуарная, камень бордюрный и другие. Еще одним преимуществом использования модели является ее высокая производительность.
СОСТАВ И СХЕМА

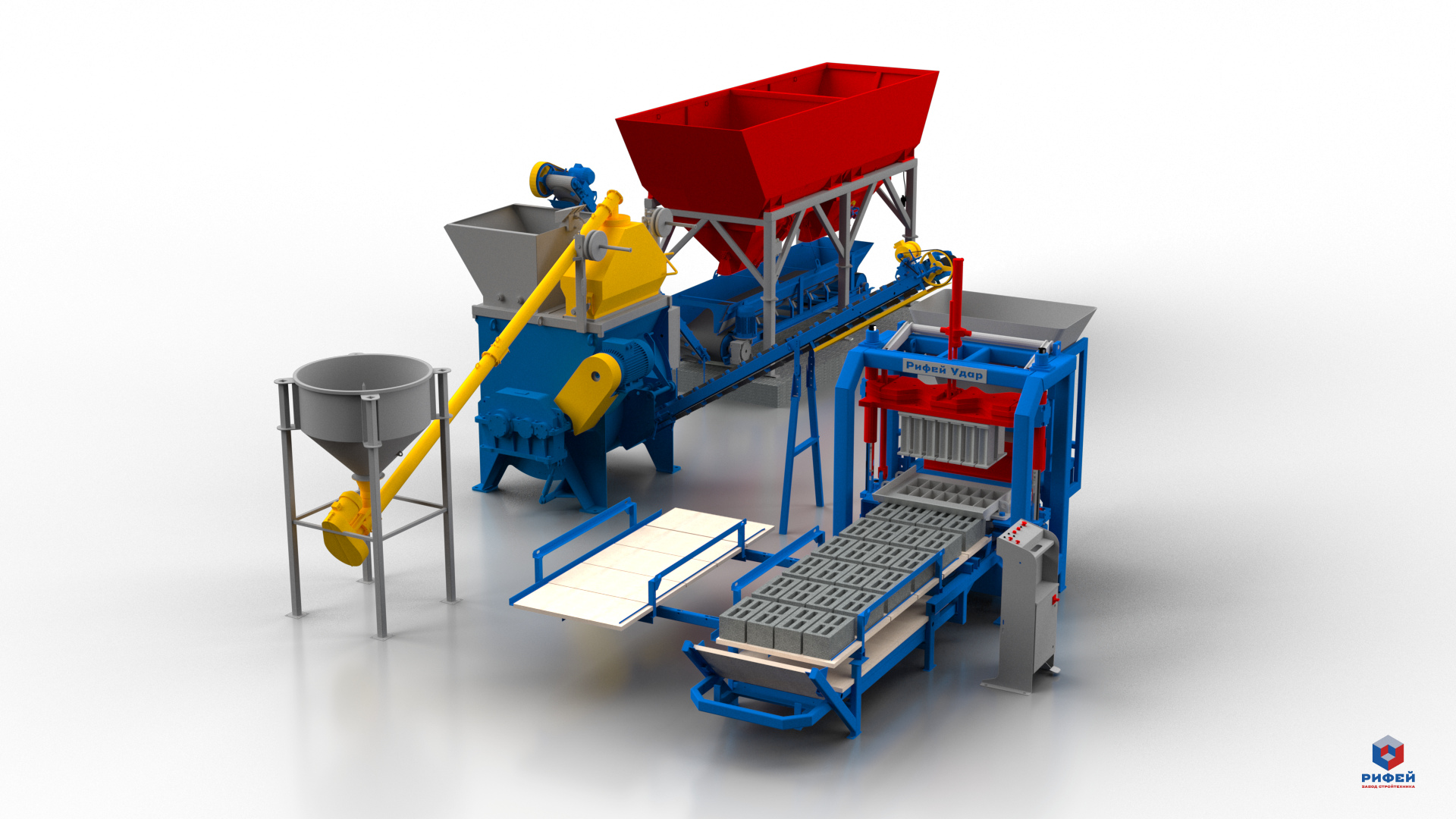

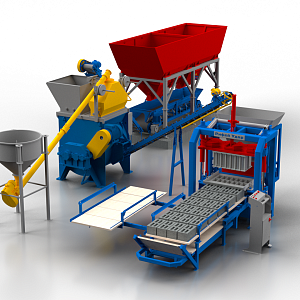

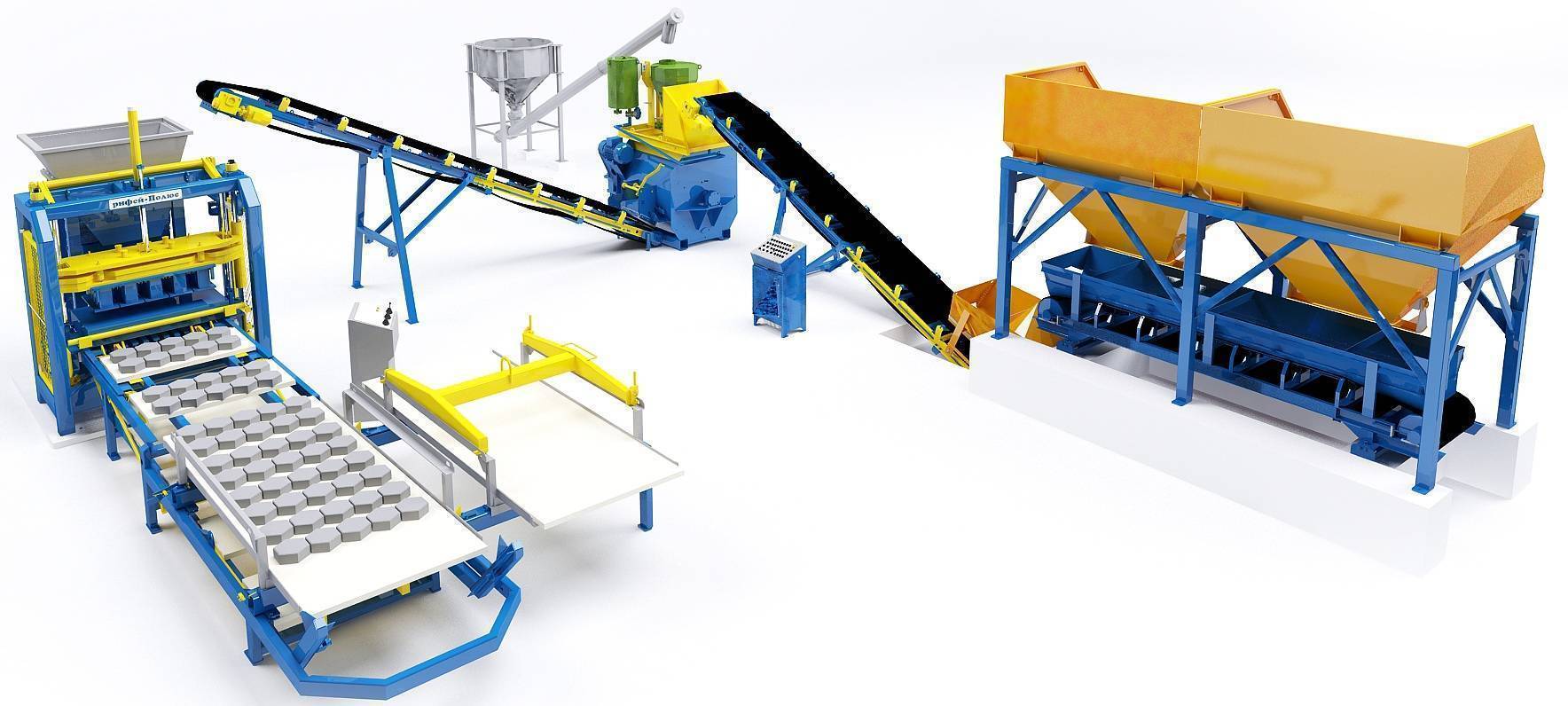

Состоит из 2-х бункеров заполнителей 1, приёмной воронки 2, транспортера ленточного 3, дозатора цемента весового 4, смесителя для изготовления полусухой бетонной смеси 5, транспортера 6 для передачи готовой смеси в формующий блок 7. Пульт управления 8 монтируется в удобном для заказчика месте . Конвейер шнековый 9 крепится на силос 10 (доп. опция). Рядом с дозатороми заполнителя находится компрессор 11 для подачи сжатого воздуха в пневмопривод.![Схема Рифей-СД Схема Рифей-Удар-СД](/upload/ammina.optimizer/png/q75/upload/img/%D0%A1%D1%85%D0%B5%D0%BC%D0%B0%20%D0%A0%D0%B8%D1%84%D0%B5%D0%B9-%D0%A1%D0%94.png)
Название & Состав
Цена

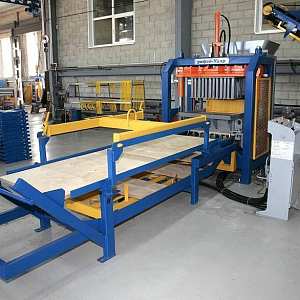

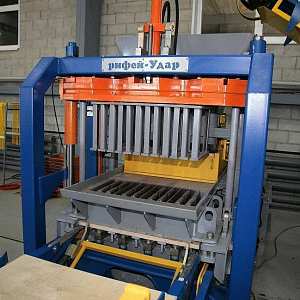

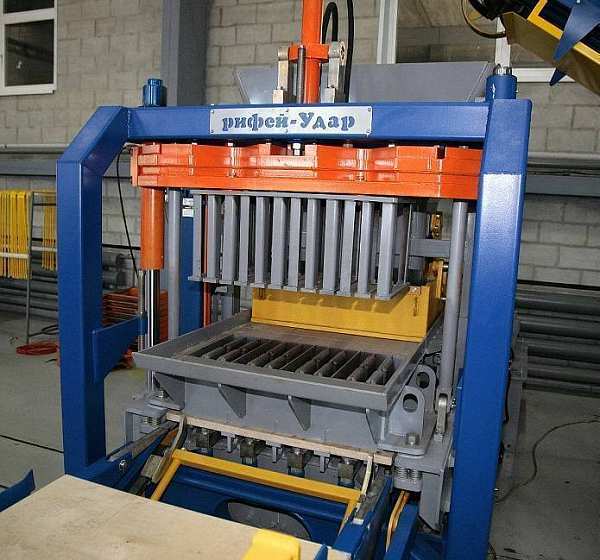

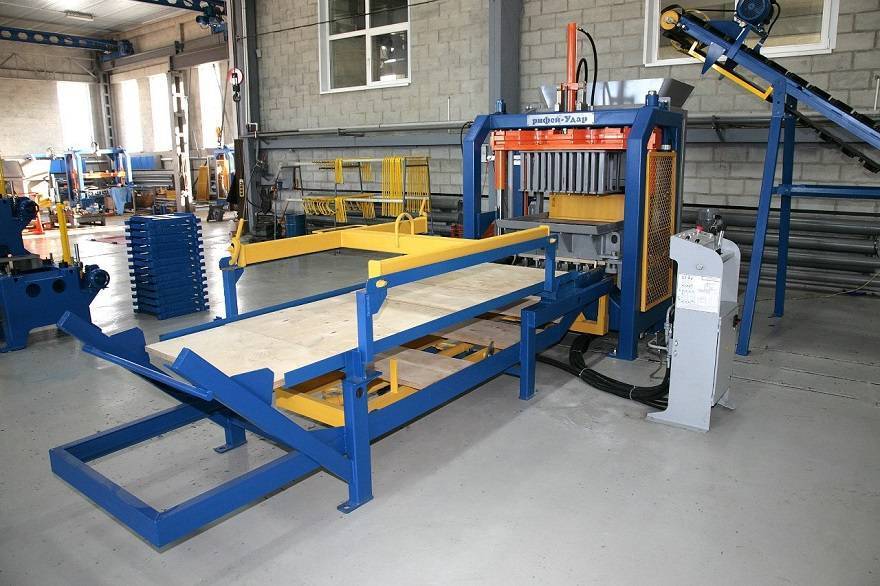

Вибропресс Рифей-Удар-Автомат
- Формующий блок
- Модуль загрузки смеси
- Модуль подачи поддонов
- Маслостанция
- Автоматический пульт управления

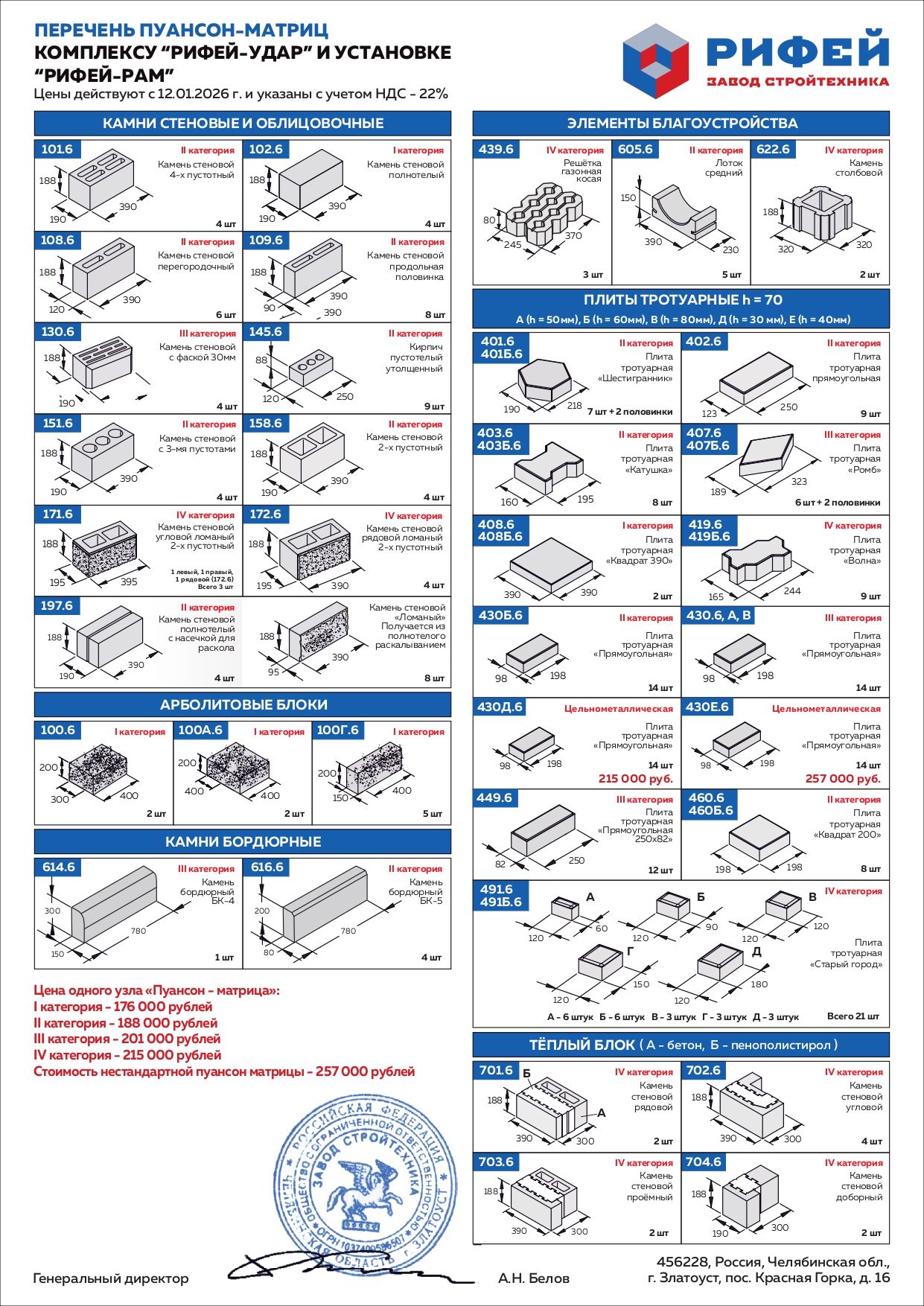

- Пуансон-матрица (1 шт, стоимостью 160 т.руб.)
- Стеллаж (1 шт)
- Траверса съёма стеллажей
- Поддон технологический (10 шт)
с учетом НДС 20%
РБУ 550-СДА-15
1. Бетоносмеситель СГ-550 Автомат (V=550 л)
2. Блок дозаторов весовых БДА-550-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%

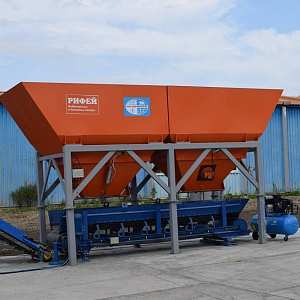

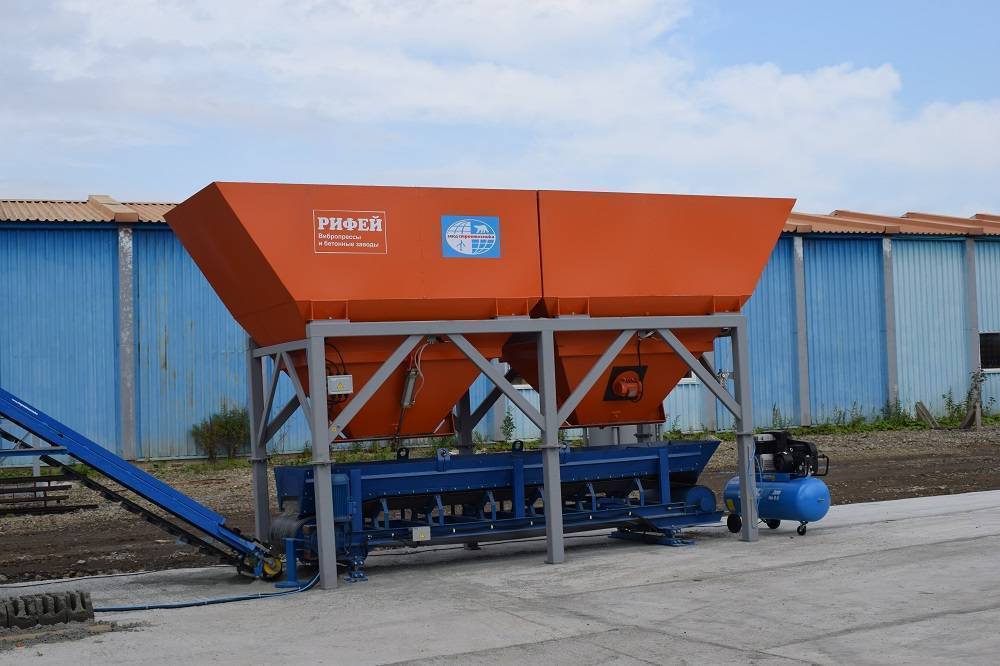

3. Дозатор заполнителя ДЗ-15 (2 бункера по 7,5 куб.м.) Взвешивающий конвейер на 4 тензодатчиках Cas. точность дозирования ±1%. На каждом бункере по одному вибратору

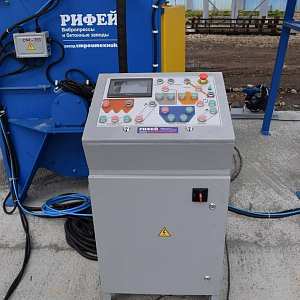

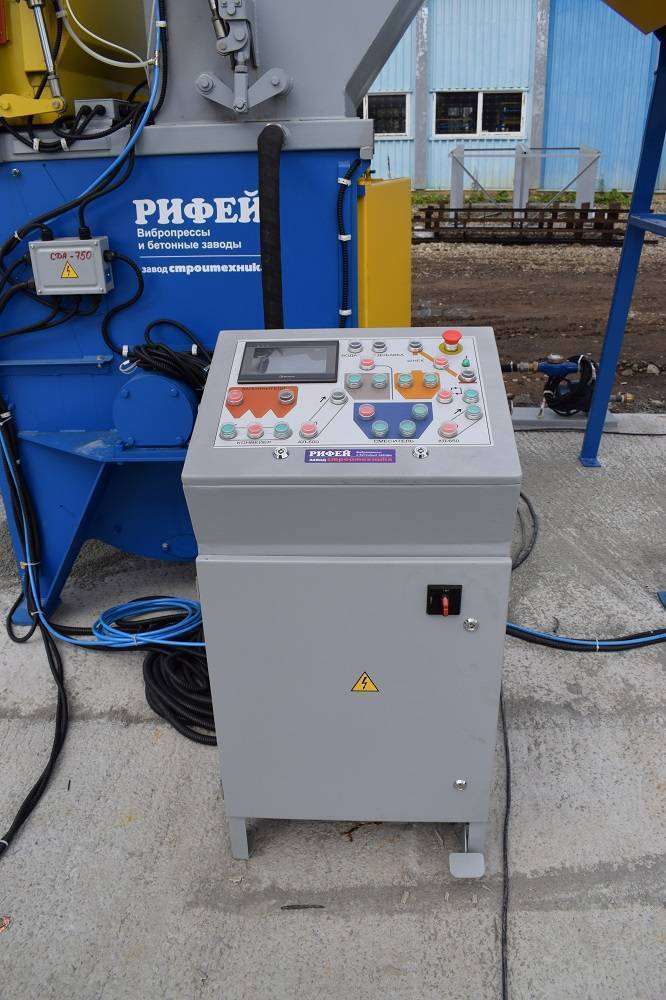

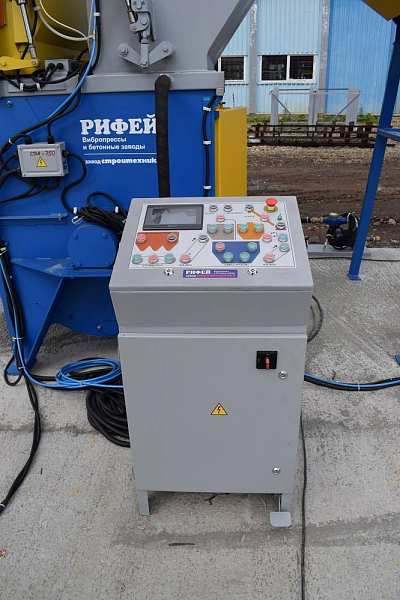

4. Пульт управления ПУ-СДА (с монитором, память рецептов и т.д.)
5. Конвейер ленточный КЛ-500-5,0
6. Конвейер ленточный КЛ-500-5,0 с бункером-приемником
7. Конвейер винтовой (шнек) КВ 6, длин 6 м. 8. Пневмооборудование, Компрессор СБ4/Ф-270 LB50 «Remeza»
с учетом НДС 20%
![Сборочный комплект и документация Сборочный комплект и документация](/upload/ammina.optimizer/jpg/q80/upload/resize_cache/iblock/780/260_260_1/komplekt-zip.jpg)
Сборочный комплект и документация
1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП
Название & Состав
Цена
Модуль цветного слоя
1. Модуль цветного слоя
2. Комплект сборочно монтажный
3. Руководство по эксплуатации
с учетом НДС 20%
Поддоны фанерные
Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор
Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука
Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука
Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука
Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука
с учетом НДС 20%
Растариватель цемента РЦ-1
1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации
с учетом НДС 20%
Растариватель цемента РЦ-2
1. Рама
2. Бункер с инспекционным люком
3. Система ножей для вспарывания биг-бега
4. Защитная решетка
5. Виброопоры - 8 штук
6. Вибратор "OLI" MVE-300\3, КВт 0,3 - 1 штука
7. Тельфер электрический Т10.412 2т, 6м (Болгария-Балканско ЕХО)
8. Пульт управления тельфером
9. Траверса для захвата мешков
10. Паспорт на растариватель
с учетом НДС 20%
Силос цемента СЦ-26
1. цементная банка
2. лестница с ограждением
3. ограждение верхней площадки
4. труба для закачивания цемента
5. руководство по эксплуатации
с учетом НДС 20%
![Дозатор заполнителя ДЗ-28 Дозатор заполнителя ДЗ-28](/upload/ammina.optimizer/jpg/q80/upload/resize_cache/iblock/019/260_260_1/dz_28.jpg)
Дозатор заполнителя ДЗ-28
1) Четыре бункера по 7 куб. метров каждый
2) рама
3) взвешивающий ленточный транспортер, установленный на тензометрических датчиках
4) пневмооборудование (пневмораспределитель - 4 шт, блок подготовки воздуха, клапан быстрого выхлопа - 4 шт, манометр, пневмоцилиндр - 4 шт)
5) вибраторы - 4 шт
6) тензодатчики - 8 шт
7) паспорт, руководство по эксплуатации
с учетом НДС 20%
Рифей-Колун-М
1. Пресс
2. Установка насосная
3. РВД
4. Электрокабели
5. Руководство по эксплуатации
с учетом НДС 20%
камней пустотелых 390х190х188 мм - 420 шт./час
камней перегородочных 120мм - 600 шт./час
камней бортовых БР 78.30.15 - 80 шт./час
плитки тротуарной “прямоугольная”, 200х100 мм - 1650 шт./час (33 м2)
Размеры поддона для формования 900х450х40 мм
Размеры зоны формования на поддоне 800х400 мм
Продолжительность одного цикла формования 30сек
Высота формуемых изделий 50-230 мм

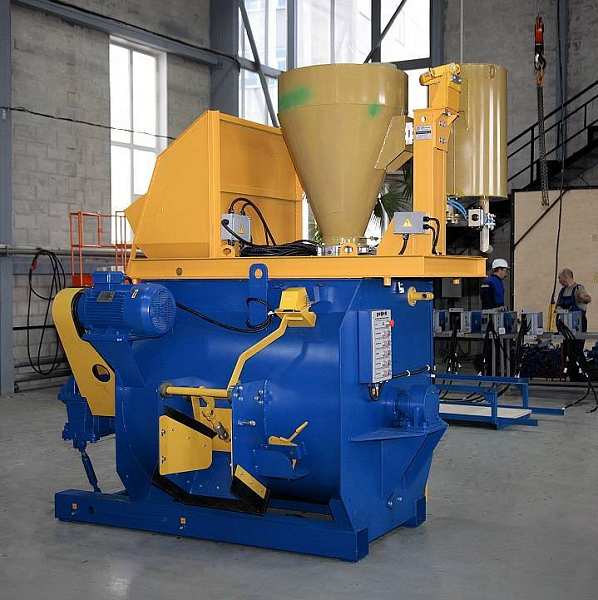

Смеситель СГ-550-А объем бетоносмесителя по загрузке 0,55 м³ , режим работы Автомат.
Блок дозаторов БДА-550-вес (дозатор цемента, дозатор воды) тензодатчики CAS, точность дозирования ±1%;
Количество бункеров для заполнителя - 2 шт.
Объем бункеров для заполнителя общий - 7,5 м³
Максимальная доза взвешивания, кг:
-дозатор заполнителя - 1500
-дозатор цемента - 150
-дозатор воды - 150
Установленная мощность - 51,2 кВт
Режим работы: вибропресс/система подготовки смеси – автоматический/автоматический
Обслуживающий персонал – 3-5
Условия эксплуатации при температуре окружающей среды 0...+45
Габаритные размеры:
Длина (без учета силоса) - 20 500 мм
Ширина – 10 200 мм
Высота (без силоса) – 3 700 мм
Масса (без силоса) – 8 800 кг
Привод затвора пневматический
Компрессор СБ4/Ф-270 LB50 «Remeza»
Пневматика Camozzi
Весовая система дозирования тензодатчики CAS
Точность дозирования ±1%
Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90)
Вредные выбросы - отсутствуют.
![схема организации производства оборудования Рифей схема организации производства оборудования Рифей](/upload/ammina.optimizer/jpg/q80/upload/img/%D1%81%D1%85%D0%B5%D0%BC%D0%B0%20%D0%BE%D1%80%D0%B3%D0%B0%D0%BD%D0%B8%D0%B7%D0%B0%D1%86%D0%B8%D0%B8%20%D0%BF%D1%80-%D0%B2%D0%B0%20%D0%A1%D0%94.jpg)
